你的位置：亚搏体育官方网站 - YABO > 亚搏app下载 > 亚博app 《PRL》重磅: 可视化2H-NbSe₂电荷密度波的演化, 驱逐多年争议
亚博app 《PRL》重磅: 可视化2H-NbSe₂电荷密度波的演化, 驱逐多年争议
发布日期：2026-02-25 11:28 点击次数：125
在当代凝华态物理中，层状过渡金属硫族化合物因其丰富的量子物态——如超导电性、拓扑态以及电荷密度波（Charge Density Wave， CDW）——而成为盘问的中心。其中，2H-NbSe₂是最经典的盘问模子。由韩国科学本事院（KAIST）的 Yongsoo Yang 团队发表在PRL题为《Spatial Correlations of Charge Density Wave Order across the Transition in 2H-NbSe₂》的这篇论文，运用前沿的表征本事，处理了一个长久悬而未决的问题：CDW 在逾越相变点时，其空间关系性是奈何演化的？
一、 盘问配景：经典的争论
电荷密度波（CDW）是固体中电子密度发生周期性调制的表象，时时伴跟着晶格的畸变。关于2H-NbSe₂而言，其 CDW 相变发生在T_{cdw}≈33K。
尽管科学家们盘问该材料已有几十年，但仍存在两个中枢争议：
波动 vs. 序： 在T_{cdw}以上，CDW 是澈底覆没了，还所以某种短程关系的“涨落”体式存在？
维度的扮装： 在这种准二维材料中，层间耦合奈何影响 CDW 的空间相关长度？
传统的 X 射线散射或扫描纯正显微镜（STM）天然浩瀚，但前者提供的是宏不雅平均信息，后者则局限于名义。这篇论文通过翻新的执行技能，填补了微不雅成像与宏不雅统计之间的空缺。
二、 执行窒碍：4D-STEM 的威力

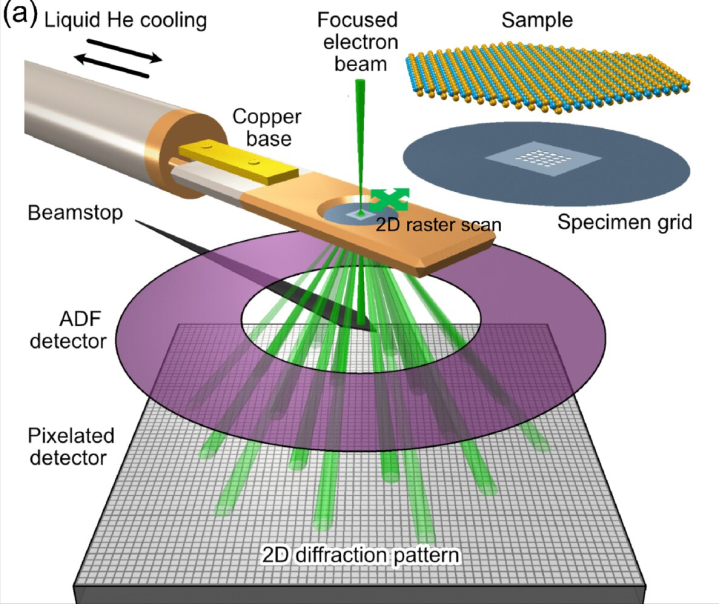

本盘问的中枢亮点在于禁受了低温四维扫描透射电子显微镜（Cryogenic 4D-STEM）。
与传统电镜不同，4D-STEM 在扫描样品的每一个像素点时，齐会纪录下一张完竣的衍射图谱。这使得盘问团队不详：
局域映射：在纳米模范上径直不雅测 CDW 产生的超晶格反射。
振幅索取：通过分析衍射雀斑的强度，径直映射出 CDW 序参数的局域振幅漫衍，亚博app而不单是是相位。
跨温区不雅测：：执行掩饰了从远低于T_{cdw}到高于相变点的温度区间，捕捉到了相变发生的动态全景。
三、 中枢发现与科学孝敬
1. 预存序（Precursor Order）的明确字据
论文最迫切的发现之一是：在T_{cdw}（约 33 K）以上，材料中并非处于全齐对称的现象。执行不雅测到在相变温度上方，照旧存在有限的、短程关系的 CDW 振幅。跟着温度下跌，这些“孤岛”状的 CDW 区域渐渐扩大并邻接。
{jz:field.toptypename/}2. 空间关系长度的幂律演变
通过对 4D-STEM 数据进行空间自关系函数分析，盘问东说念主员定量索取了关系长度ξ。
在低温（约20K）下，CDW的相关长度可达到 110nm 至 150nm 以上。
跟着温度趋近T_{cdw}，ξ的缩减革职临界表象表面。这有劲地复古了该材料的 CDW 相变属于二阶相变（或极其接近二阶的一语气相变），而非突变的一阶相变。
3. 应变场与 CDW 的“爱恨情仇”
盘问进一步揭示了晶格应变对 CDW 的影响。通过几何相位分析（GPA），论文指出：局域晶格应变较大的区域，CDW 的振幅时时较弱。 这证实材料里面的微不雅无序和应变漫衍是收尾 CDW 长智力设立的主要“杀手”。
四、 论文的长远真义真义
这篇论文不仅是对2H-NbSe₂这一具体材料的深入剖析，更在步调论上具有通用性：
相变表面的执行考证： 它为朗说念相变表面在低维系统中的适用性提供了直不雅的微不雅字据。
超导与 CDW 竞争：2H-NbSe₂在更低温度下会干预超导态。清楚 CDW 的空间相关性，有助于科学家揭示 CDW 是奈何通过抢掠费米面电子来阻止超导，或者两者奈何微不雅共存的。
表征本事的新标杆： 讲解了 4D-STEM 在探伤幽微晶格畸变和量子序方面的浩瀚后劲，预示着该本事将成为未来量子材料盘问的标配。
五、 回想
Seokjo Hong 和 Yongsoo Yang 等东说念主的这项盘问，通过深通的显微本事，让咱们第一次“看清”了电荷密度波在空间中是奈何从无序到有序、从局域涨落到全局瓦解的演化经由。它不仅涌现了2H-NbSe₂的物理实质，也为咱们调控二维材料的量子物态提供了迫切的微不雅结构参考。
